Beskrivelse

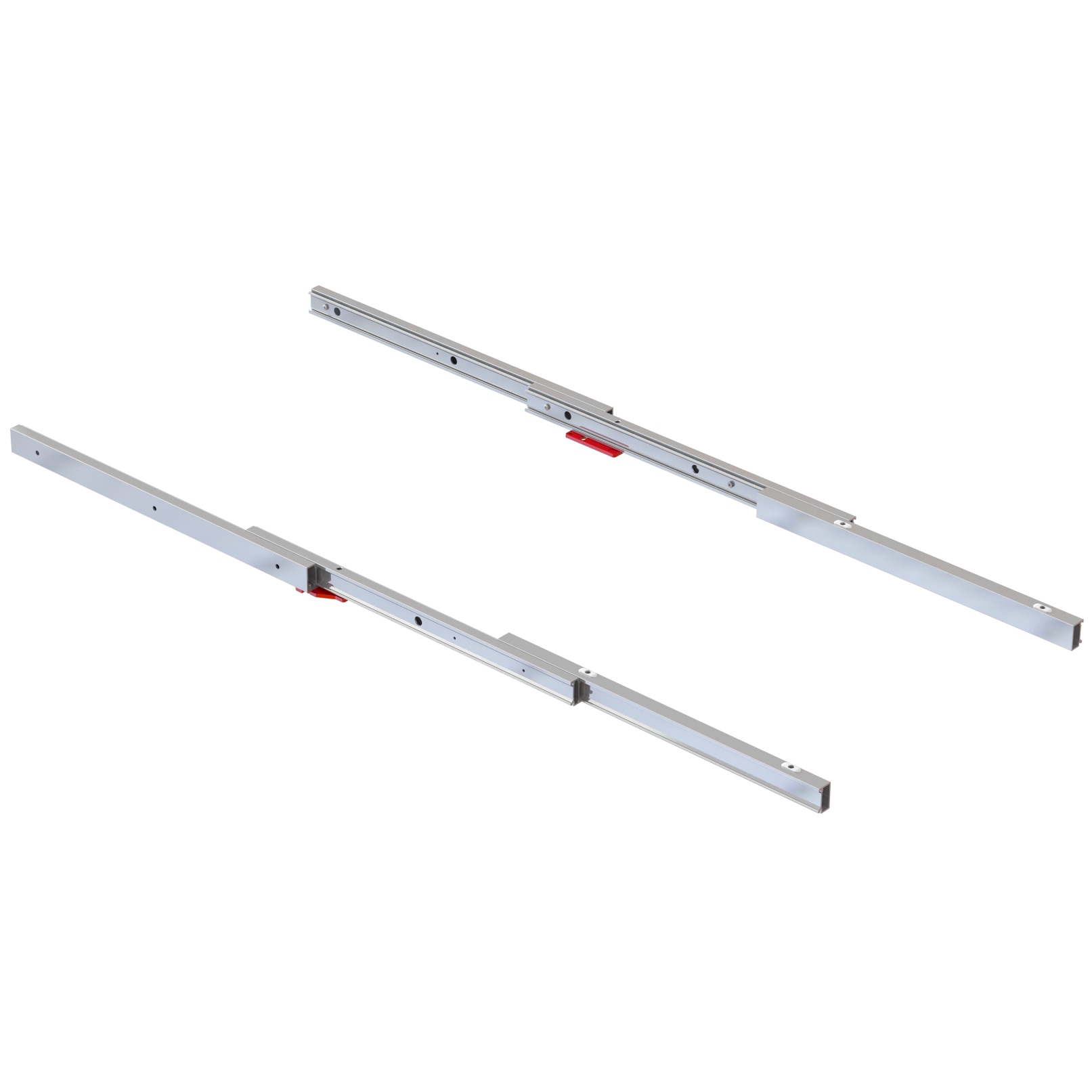

Højkvalitets bordudtræk, lavet af robust aluminiumlegering (aluminium), overflade: rustfrit stål, udseende, anodiseret, 2046369, udtrækslængde: 750 mm (29-17/32″), bæreevne: 60 kg (132 lbs)
Brug:

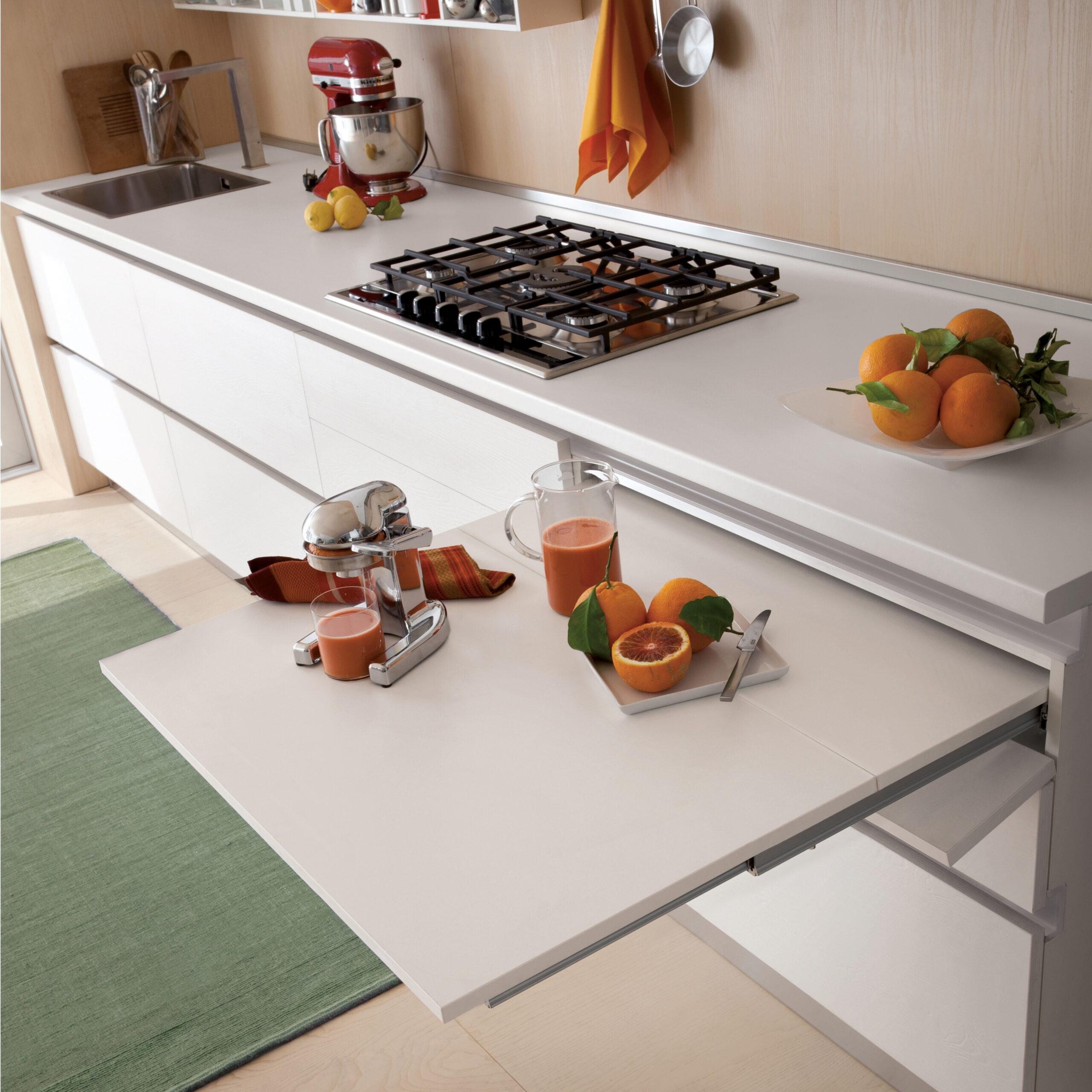

Robust udtræksbord til køkkenskabe, køkkenbundskabe, køkkenmøbler, udtrækkelige borde, klapborde og meget mere.
Udtræksbordets fitting 2046369 muliggør et udtrækbart og derefter hængslet bord eller arbejdsflade, som skjules i en møbelramme for at spare plads.
Med en udtrækslængde på 750 mm (29-17/32″), skaber systemet et generøst ekstra brugbart areal, når det er nødvendigt, og forbliver næsten helt skjult i møblerne, når det er lukket.
Den er egnet til karkassebredder fra 300 mm (11-13/16″) til 1200 mm (47-1/4″) med en minimumsinstallationsdybde på 545 mm (21-29/64″) og kan derfor bruges fleksibelt i køkken- og stuemøbler.
Lastekapaciteten på op til 60 kg muliggør stabil brug som spise-, arbejds- eller opbevaringsflade.
En lås, når den er udstrakt, forhindrer utilsigtet indsættelse og øger sikkerheden under brug.
Føringsprofilerne lavet af ekstruderet, rustfrit stålfarvet anodiseret aluminium kombinerer lav dødvægt, korrosionsbestandighed og et udseende af høj kvalitet.
De højkvalitets bordudtræk, 2046369 er ideelle til blandt andet:
- Morgenmadsborde
- Spiseborde
- Yderligere arbejdsflader
- Desktops
- små køkkener
- Hjem møbler
- Hjemmekontormøbler
- Køkkenskabe
- Køkkenskabe
- køkkenmøbler
- Udvidelige tabeller
- Foldeborde
Materiale:
- De 2046369 bordudtræk er lavet af robust aluminiumlegering (aluminium)
- Aluminiumlegering tilbyder fremragende korrosionsbestandighed og holdbarhed, hvilket gør den ideel til brug i møbelbeslag
- Den er også let, men stærk, hvilket gør den lettere at håndtere og installere uden at gå på kompromis med stabiliteten
Overflade:
- Rustfrit stål look, anodiseret
Montage:
- Fastgørelsen udføres med 6x M6 x 12 mm og 4x M6 x 45 mm, samt 10x M6 gevindskruer (ikke inkluderet)
- Monteringshuller i træet, der skal forberedes: 10 huller med en dybde på ⌀8 mm og 13 mm til M6-gevindindsatserne, hvoraf seks er til fastgørelse i kroppen og fire til udtrækspladen
- Først skal møbelkroppen forberedes med en bredde på 300 til 1.200 mm, en installationsdybde på mindst 545 mm og en fri højde på mindst 110 mm
- Derefter skal bordpladerne skæres i henhold til modulbredden L, og fastgørelseshullerne skal laves efter det specificerede boremønster
- M6-gevindindsatserne indsættes i hullerne på ⌀8 x 13 mm
- Venstre og højre føringer fastgøres derefter til kroppen med de medfølgende M6 x 12 mm skruer
- Udtrækspladen er fastgjort til styremekanismen med M6 x 45 mm skruer medfølgende og derefter forbundet til den hængslede plade

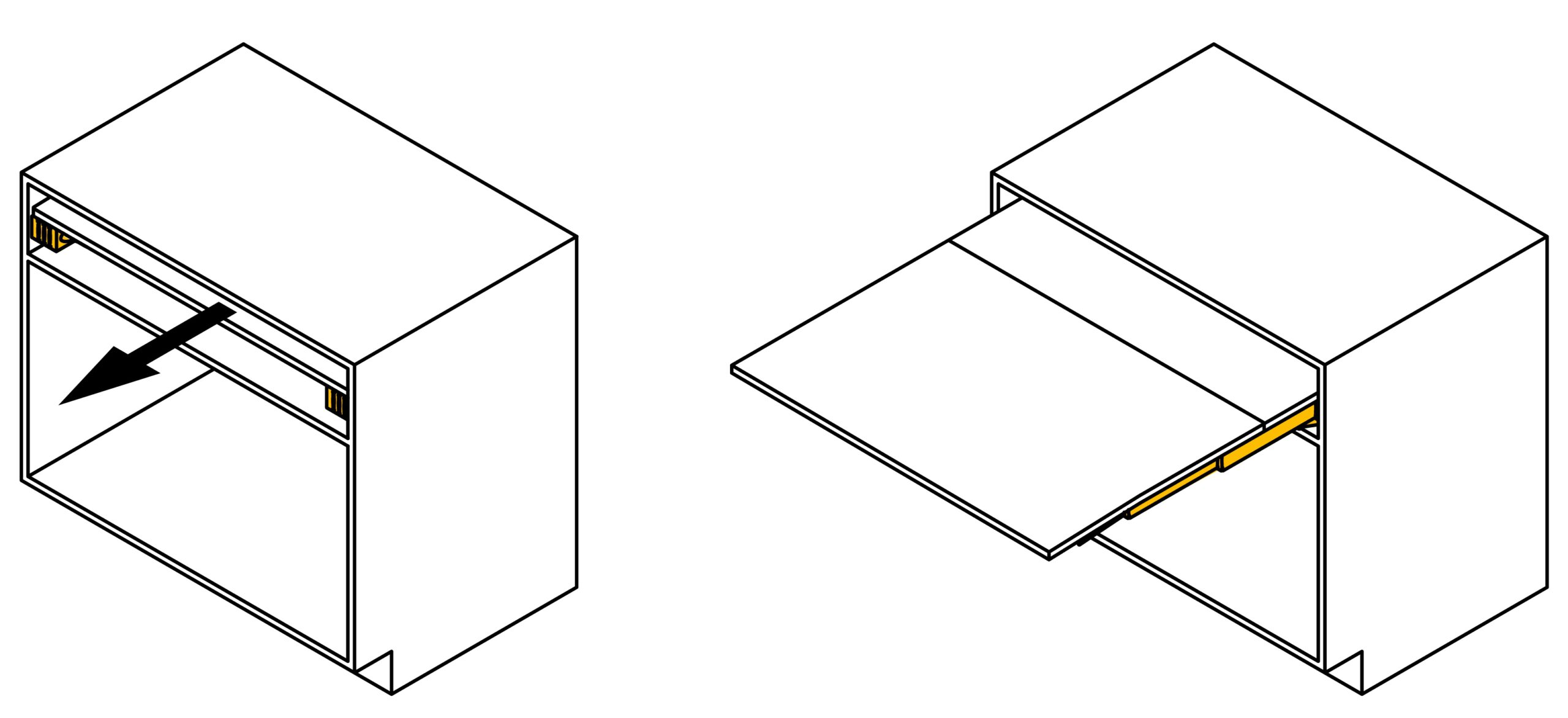

- Endelig trækkes bordudtrækken helt ud, den hængslede plade foldes ud, og låsesystemets korrekte funktion kontrolleres (for flere detaljer, se samlingstegning)
Ejendomme:
- Vægt: 3000 g
- Lastekapacitet: 60 kg (132 lbs)
- Skuffelængde: 750 mm (29-17/32″)
- Nem installation, stabil
- For modulbredder fra 300 mm (11-13/16″) til 1200 mm (47-1/4″)
- Minimum installationsdybde: 545 mm (21-29/64″)
- Minimum installationshøjde 110 mm (4-21/64″)
- Kan integreres i møbelkroppen for at spare plads
- Udtrækkelig og hængslet bordflade
- Sikkerhedslås ved udstrakt
- Beskyttelse mod utilsigtet indsættelse
- Føringsprofiler lavet af ekstruderet aluminium
- Velegnet til køkken- og boligmøbler
- Særligt velegnet til små rum
- Bordplader kan individuelt tilpasses kadaverets bredde
- Bordplader, der ikke er en del af hardwaresystemet
- Model nr.: Coktail Reverse H35
- Rustfrit stål look, anodiseret
- Aluminiumlegering, aluminium, robust
- Høj mærkekvalitet fra UMAXO®

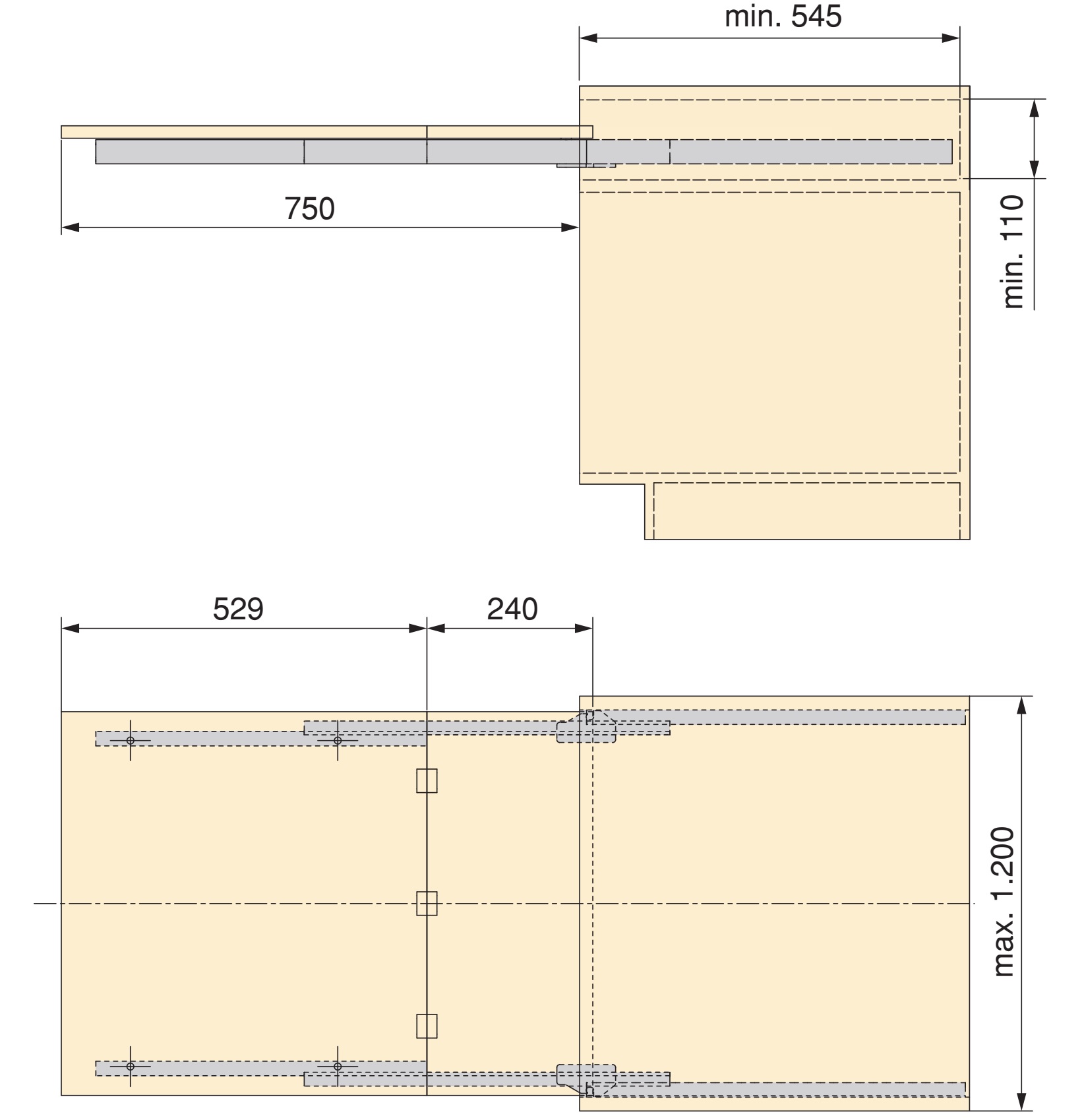

For flere dimensioner og detaljer , se teknisk tegning.
Dimensionerne:
- Skuffelængde: 750 mm (29-17/32″)
- Modulbredde: 300 til 1.200 mm (11-13/16″ til 47-1/4″)
- Minimum installationsdybde: 545 mm (21-15/32″)
- Minimum installationshøjde: 110 mm (4-11/32″)
- Minimumshøjde i styreområdet: 35 mm (1-3/8″)
- Dybden af stor forlængelsesplade B: 529 mm (20-13/16″)
- Dybde af foldepladen C: 240 mm (9-7/16″)
- Bredde af forlængelsespladen B: L – 5 mm
- Bredde på foldepladen C: L – 5 mm
- Dimension L: Modulbredde, maksimalt 1.200 mm (47-1/4″)
- Huller til M6 gevindindsatser: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) dybe
- Spaltet hulbredde: 11 mm (7/16″)
- Forlænget hullængde: 34 mm (1-11/32″)
- Afstand fra slidset hul til kant: 14,5 mm (9/16″)
- Materialetykhed i det viste spaltehul: 2,5 mm (3/32″)
- Boreafstand forlængelsesplade: 300 mm (11-13/16″)
- Forlængelsespladens kantafstand: 100 mm (3-15/16″)
- Kantafstand hængslet plade: 38,5 mm (1-17/32″)
- Første borepunkt: 60 mm (2-3/8″)
- Yderligere boreafstande til kroppen: 214,5 mm (8-7/16″) og 214,5 mm (8-7/16″)
- Måling af borepositionen på plade B: L – 88,5 mm
- Måling af borepositionen på plade C: L – 51,5 mm
Inkluderet:
- 1 stykke 2046369 udtræksbord lavet af robust aluminiumlegering, rustfrit stål, anodiseret, 750 mm (29-17/32″)
- Denne vare inkluderer ikke monteringsskruer
Yderligere Information:
Producentens referencenumre:
- Artikel-ID: 2046369
- GTIN-nummer (EAN, UPC): 8432393302713
Producent: EMUCA
