Beskrivelse

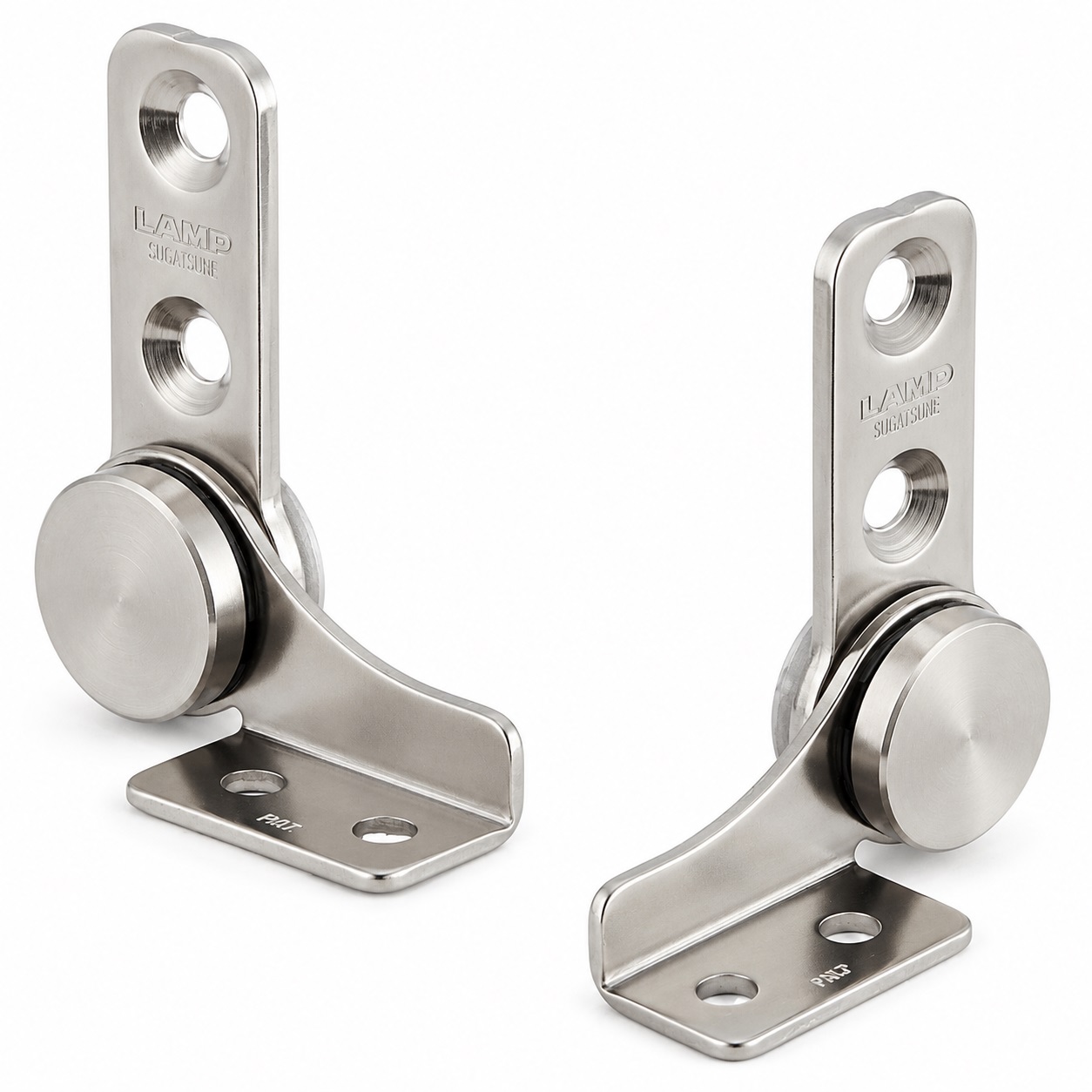

Sæt af 2 højkvalitets friktionshængsler (venstre + højre), moment: 9 N·m, lavet af højkvalitets rustfrit stål SUS430 (1.4016 eller X6Cr17), overflade: naturlig (ubehandlet), HG-TB45 (HG-TB45L og HG-TB45R)

Brug:

2 højkvalitets friktionshængsler til enhedslåg, møbelklapper, monitorhuse og meget mere.



HG-TB45 momenthængselssættet består af et venstre (HG-TB45L) og et højre (HG-TB45R) hængsel til en symmetrisk, vandret monteret klappeføring.

Hvert hængsel genererer et konstant drejningsmoment på 4,5 N·m, hvilket gør det muligt at placere klappen kontinuerligt inden for det relevante belastningsområde.

Sammen giver begge hængsler et nominelt samlet moment på 9 N·m og fordeler belastningen jævnt på begge sider.



Fristopfunktionen holder låget, skærmene eller enhedsklapperne i den ønskede position uden yderligere detent.

Det spejlvendte venstre-højre design sikrer ren installation og stabil, kontrolleret bevægelse i begge rotationsretninger.

Den robuste SUS430 rustfri stålkonstruktion er særligt velegnet til apparater, møbler og tekniske installationer.



De højkvalitets HG-TB45 friktionshængsler er ideelle til blandt andet:

• LCD-fatninger
• Overvågningskameraer
• Kontrolpaneler
• Maskindæksler
• Displayenheder
• Konsoller
• Tekniske boliger
• Enhedslåg
• Møbler klapper
• Monitorindkapslinger

Materiale:

• HG-TB45 friktionshængsler er lavet af højkvalitets SUS430 rustfrit stål (1.4016 eller X6Cr17)
• SUS430 (1.4016) rustfrit stål giver solid korrosionsbestandighed til tørre til moderat fugtige interiører, hvilket gør det velegnet til møbler og industrielt udstyr uden klorin-eksponering
• Den er ferromagnetisk og derfor ideel til magnetiske låse, låsemekanismer og modplader

Overflade:

• Naturlig (uforarbejdet)
• Materialets overflade forbliver synlig og er ikke dækket af en ekstra belægning

Montage:

• Først skal fastgørelsespositionerne på klappen og på kroppen eller enhedens hus markeres og forbores med den tekniske dimensionelle tegning
• HG-TB45L er monteret på venstre side og HG-TB45R på højre side
• Begge hængselsakser skal være præcis i samme højde, justeret horisontalt og på linje med hinanden
• For den krævede justeringsmargin skal monteringshullerne gøres en smule overdrevne i henhold til producentens specifikationer med en tolerance på C0,5
• De lodrette ben er sikkert fastgjort med M5 forsænkede skruer, og de vandrette ben med M5 panhoved- eller cylinderhovedskruer
• Klappen skal derefter betjenes over hele bevægelsesområdet, og den sikre placering i forskellige åbningspositioner skal kontrolleres

Ejendomme:

• Drejningsmoment: 9 N·m
• Vægt: 134g
• Størrelse: 61 mm (2-13/32″)
• Fås i fire forskellige momentniveauer: 1,4 Nm (HG-TB7), 4 Nm (HG-TB20), 6 Nm (HG-TB30) og 9 Nm (HG-TB45)
• Nem installation, stabil
• Sæt med et venstre og et højre momenthængsel
• HG-TB45L til venstre side
• HG-TB45R til højre side
• Konstant moment i begge bevægelsesretninger
• Trinløs fristopfunktion
• Åbningsvinkel op til 360°
• Til horisontal montering
• Hovedmateriale: Rustfrit stål SUS430
• Driftstemperatur fra 0 °C til 40 °C
• Testet internt med 20.000 åbnings- og lukningscyklusser
• Spejlbillede venstre-højre design
• Velegnet til tekniske og industrielle anvendelser
• Materialetykkelse: 3 mm (1/8″)
• Naturlig (uforarbejdet)
• Vejrbestandig, rustfri eller korrosionsbestandig
• Høj mærkekvalitet af Sugatsune / LAMP®

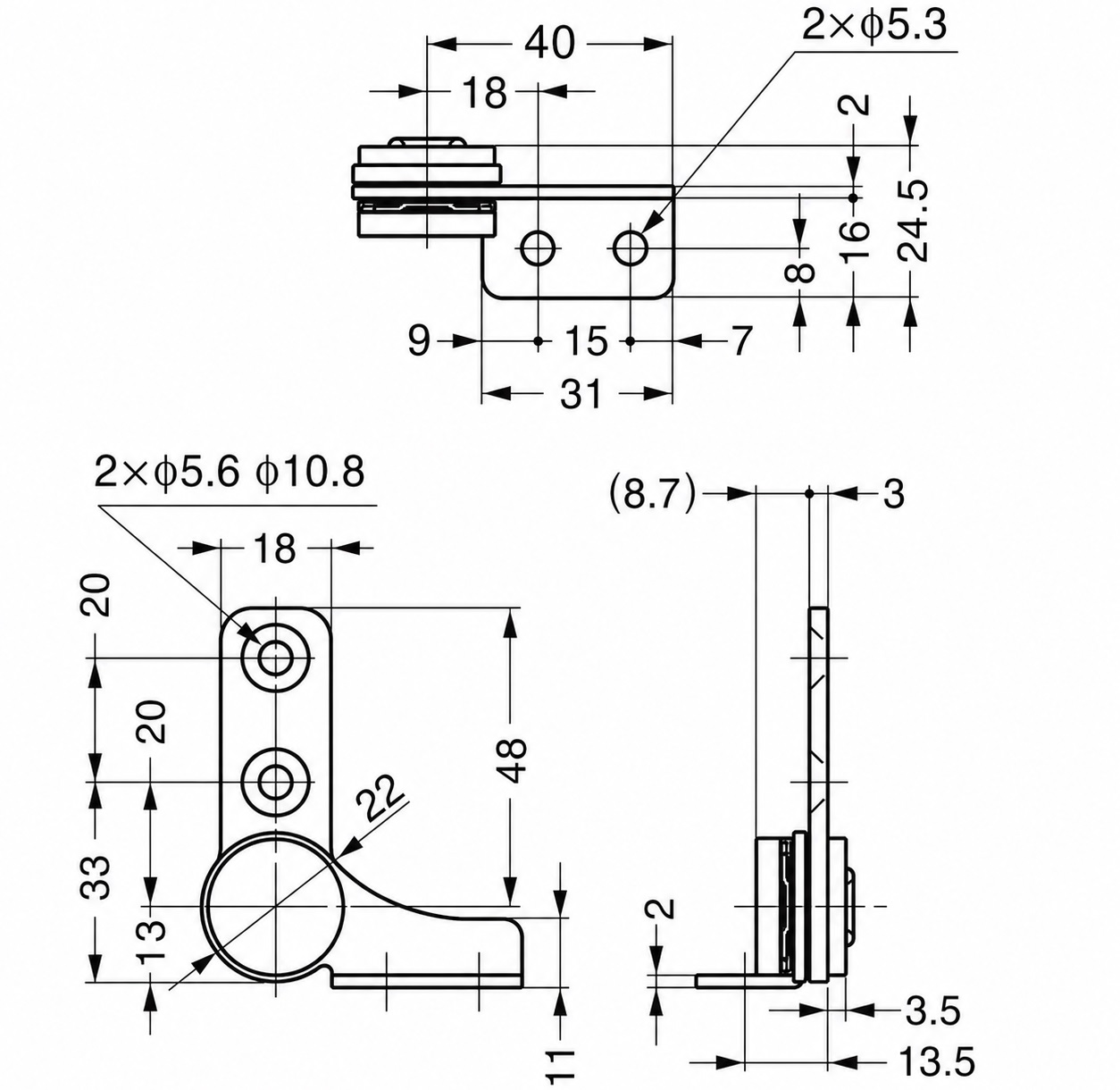

For flere dimensioner og detaljer , se teknisk tegning.

Dimensionerne:

• Målene gælder for venstre og højre hængsel; De to versioner er spejlbilleder
• Momenthængselhøjde: 61 mm (2-13/32″)
• Dybde: 53 mm (2-3/32″)
• Bredde: 24,5 mm (31/32″)



Inkluderet:

• 1 sæt momenthængsler HG-TB45 (HG-TB45L og HG-TB45R) lavet af højkvalitets rustfrit stål SUS430, naturligt (ubehandlet)
• Denne vare inkluderer ikke monteringsskruer

Se produktvideoen:

Producentens referencenumre:

• Vare-ID: HG-TB45L og HG-TB45R (alternativt: 170-012-418 og 170-012-417)
• Varenummer: HG-TB45
• GTIN-nummer (EAN, UPC): 4510932004121 og 4510932004138

Producent: Sugatsune / LAMP® (Japan)
