Beskrivelse
Højkvalitets korrosionsbestandigt pot-hængsel, blød-lukning, støtte: halvt til stede, lavet af massivt rustfrit stål (rustfrit stål), overflade: naturlig (ubehandlet), 9289592, design: monteringsplade med 2 mm afstand
Brug:
Korrosionsbestandigt møbelhængsel i rustfrit stål til udendørsmøbler og meget mere.
Hettich Veosys 105° er et korrosionsbestandigt rustfrit stålhængsel til halvt eksisterende møbeldøre både indendørs og udendørs.
Den integrerede dæmpning bremser døren ved lukning og sikrer en stille, kontrolleret lukningsproces selv ved lave og høje udendørstemperaturer.
En selvstrammende vinkel på 35° understøtter den uafhængige lukning af døren og øger brugervenligheden.
Takket være clip-on-teknologi kan hængselarmen hurtigt og uden værktøj klikkes fast på den medfølgende Veosys-monteringsplade (højde: 2 mm).
Støtte og dybde kan justeres direkte på hængslet, mens højdejustering sker via monteringspladen, så døren kan justeres præcist.
Kombinationen af rustfrit stål, testet korrosionsbestandighed og 105° åbningsvinkel er særligt velegnet til holdbare møbelkonstruktioner i køkkener, badeværelser, udendørs, wellness, laboratorier og kontraktområder.
Design: Monteringsplade med 2 mm afstand. Monteringsplade med 2 mm afstand, til mindre eller reducerede printserier.
De højkvalitets møbelhængsler, 9289592 er ideelle til, blandt andet:
- Badeværelse
- Laboratoriemøbler
- Hospitalsfaciliteter
- Møbeldøre
- Skabsdøre
- Køkkenskabe
- Fitnessudstyr
- Wellness-møbler
- Havekøkkener
- Udendørs møbler
Materiale:
- Møbelhængslerne 9289592 er lavet af massivt rustfrit stål (rustfrit stål)
- Rustfrit stål er kendetegnet ved høj korrosionsbestandighed, holdbarhed og mekanisk stabilitet
- Derudover tilbyder det øget varme- og oxidationsbestandighed sammenlignet med konventionelt stål, hvilket gør det særligt velegnet til krævende møbler og industrielle komponenter.
Overflade:
- Naturlig (uforarbejdet)
- Materialets overflade forbliver synlig og er ikke dækket af en ekstra belægning
Montage:
- Fastgørelsen sker med 4 x rustfri stålskruer på spånplader med forsænket hoved, ⌀4 x 16 mm, PZ Phillips, 9338501 (ikke inkluderet)

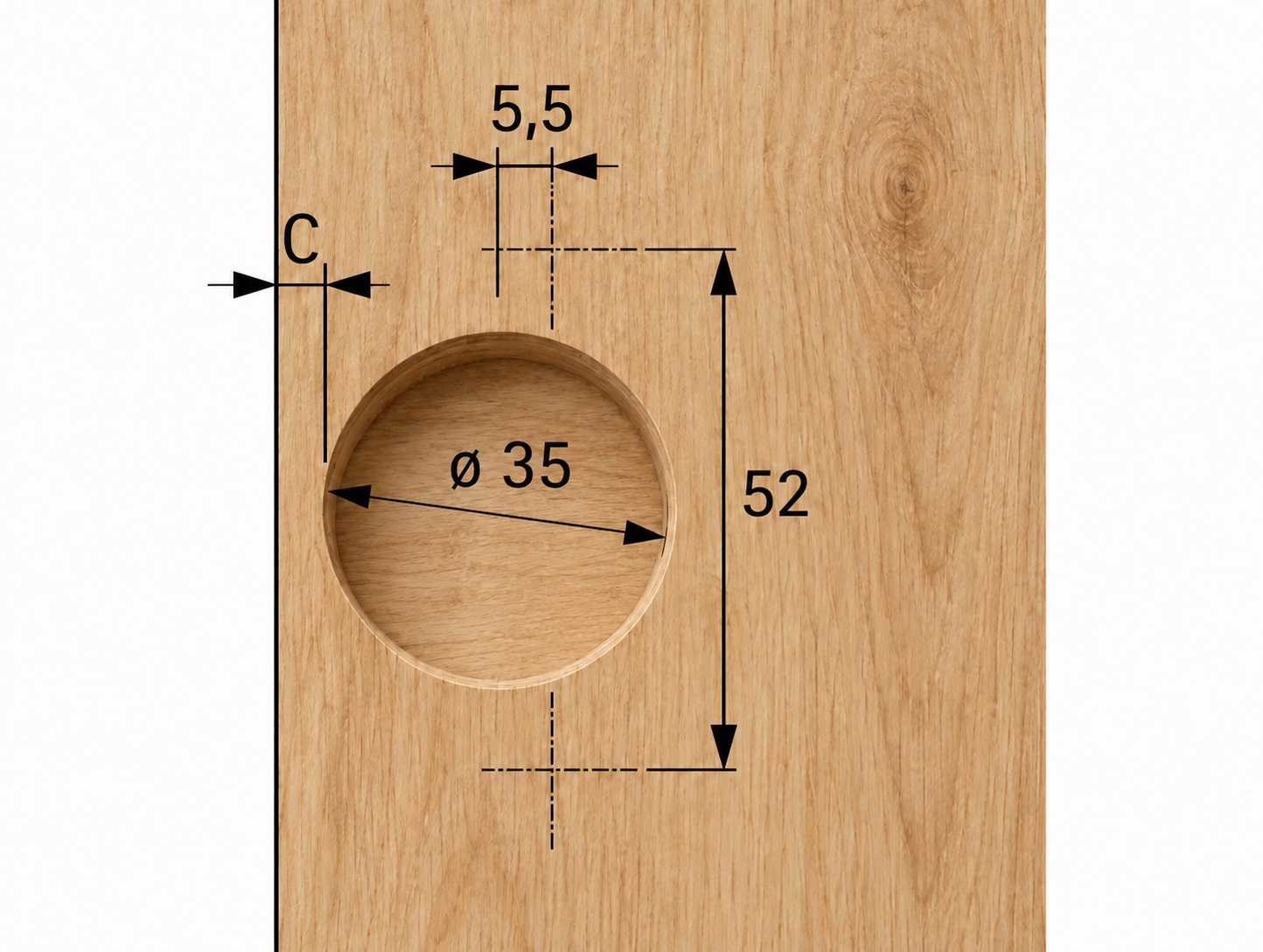

- Hængslet har 2 monteringshuller på hængselkoppen. Først skal der laves et kophul med en dybde på ⌀35 mm og 11,5 mm i møbeldøren; derefter forberedes de to fastgørelsespunkter efter boremønsteret TH 52 x 5,5 mm.

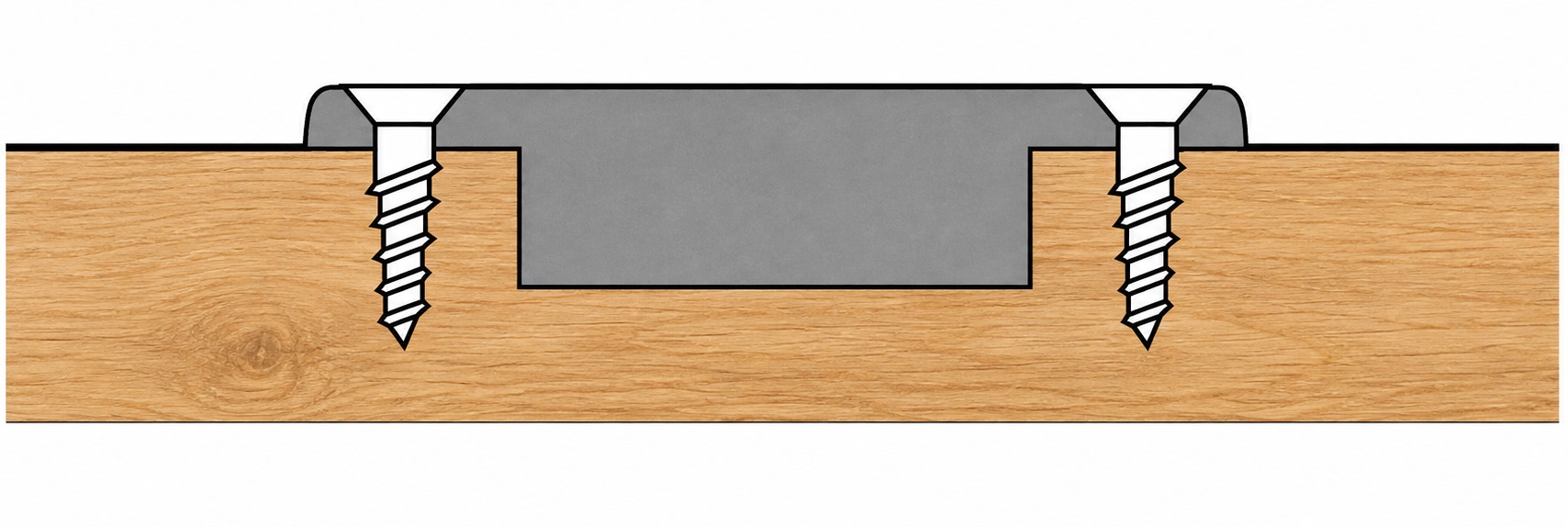

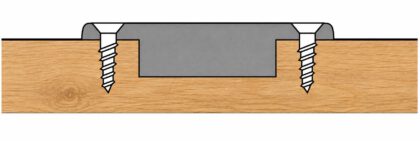

- Kophængslet er fastgjort til døren med to sænkede skruer ⌀4 x 16 mm.
- Derefter monteres den medfølgende Veosys-monteringsplade (højde: 2 mm) på møbelkroppen.
- Hængselarmen placeres på monteringspladen og klikkes på plads ved hjælp af clip-on-teknikken.

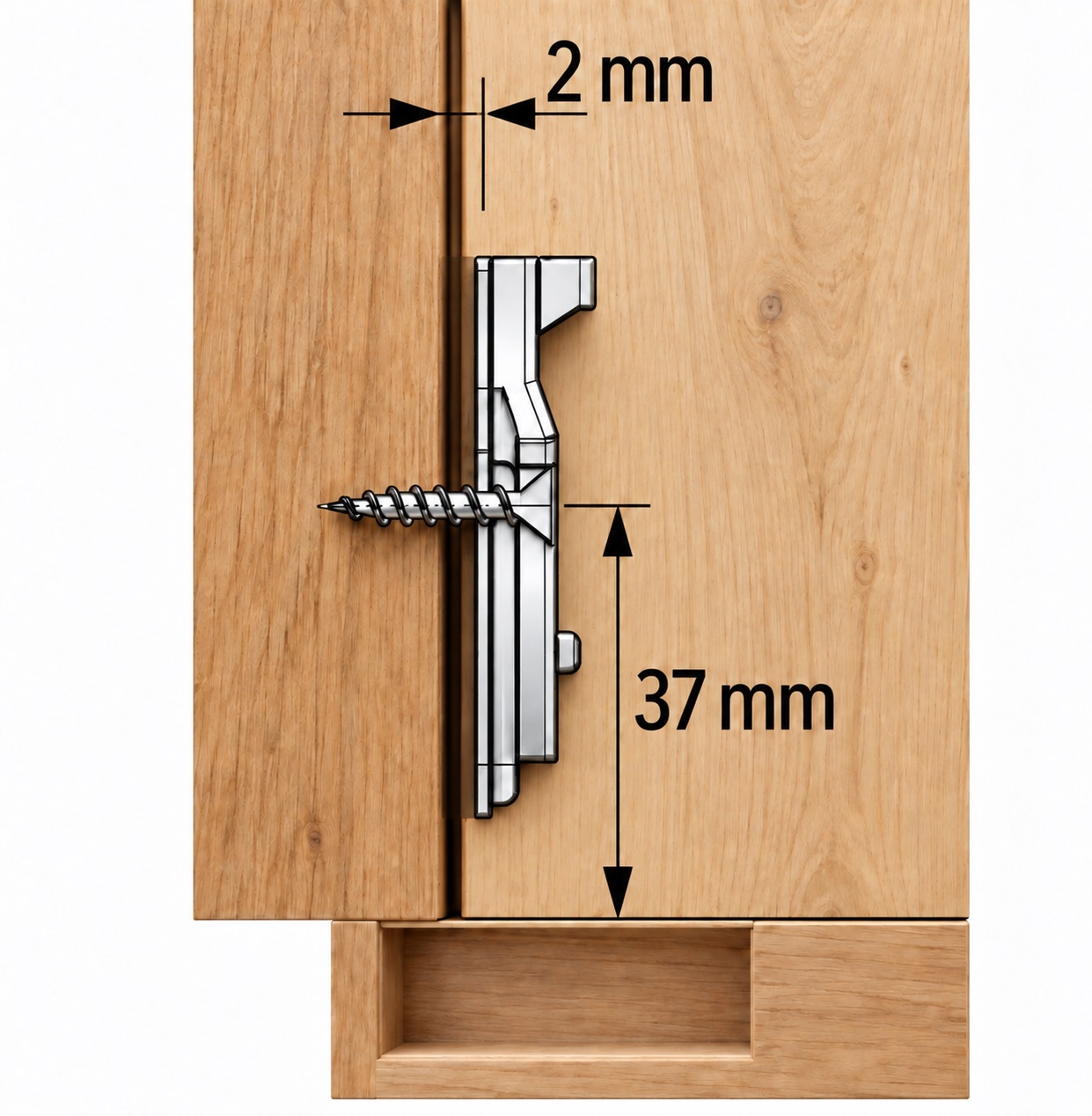

- Dørstøtten og dybden justeres derefter med justeringsskruerne på hængslet og højden via monteringspladen. (for flere detaljer, se samlingstegning)
Ejendomme:
- Design: Monteringsplade med 2 mm afstand
- Vægt: 94,7 g
- Samlet længde: 114,9 mm (4-17/32″)
- Udgave: halv nutid
- Nem installation, stabil

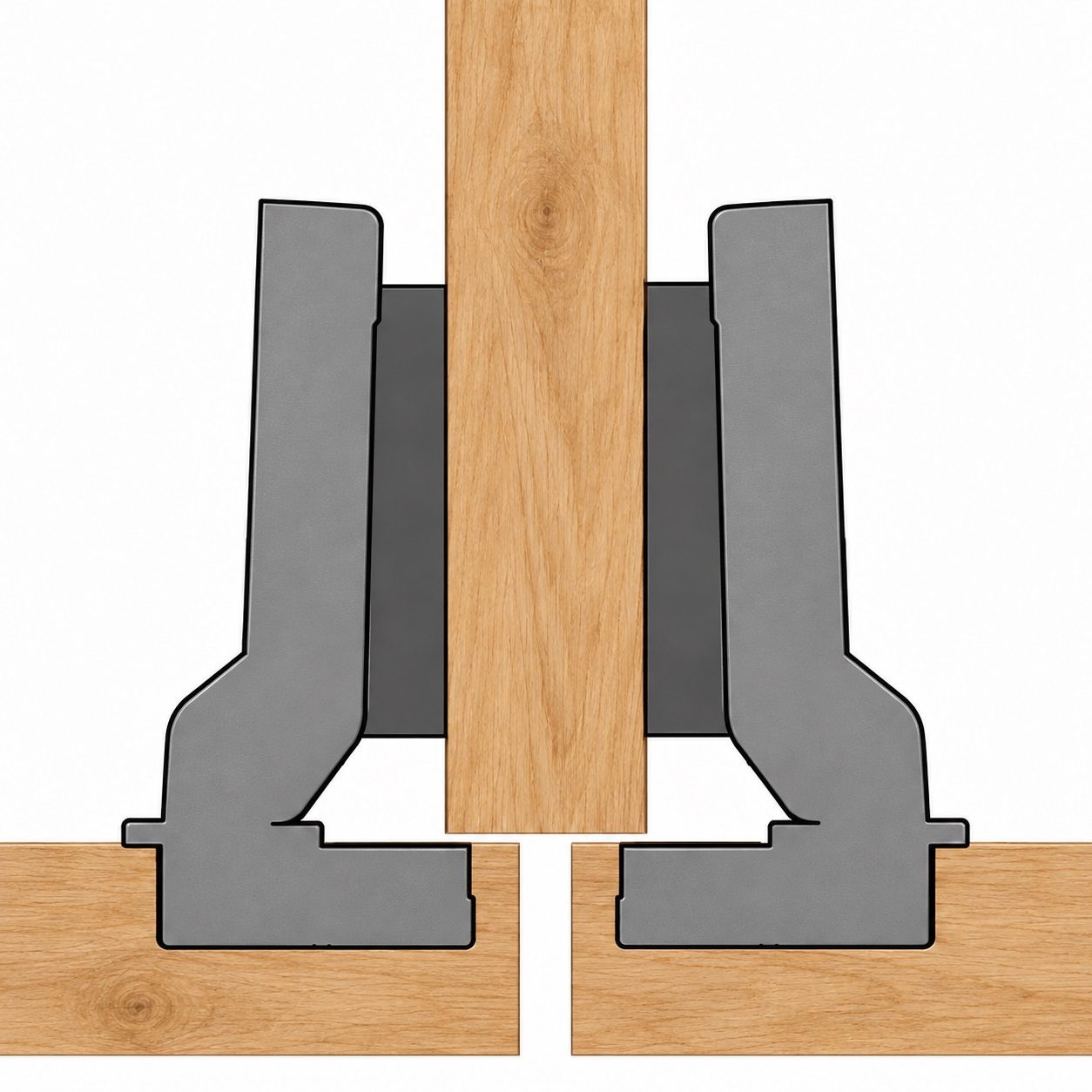

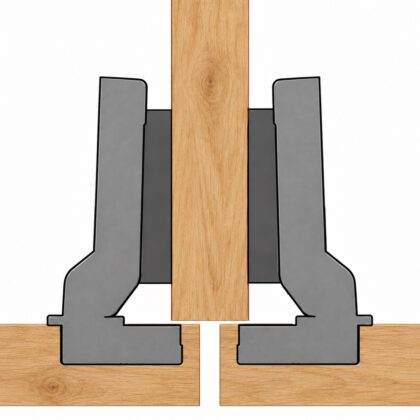

- For halveksisterende møbeldøre
- Strålevinkel 105°
- Hængslet potte med ⌀35 mm
- Grydedybde 11,5 mm
- For dørtykkelser fra 14 til 22 mm
- Boremønster TH 52 x 5,5 mm
- Med integreret blød-lukket dæmpning
- Med automatisk lukningssystem
- Automatisk tilspændingsvinkel 35°
- Med clip-on teknologi
- Støttejustering ±2,5 mm
- Dybdejustering +2 mm / -1,5 mm
- Højdejustering via monteringspladen
- Korrosionsbestandighed bekræftet ved 120-timers saltsprøjtetest (NSS)
- Til indendørs og udendørs anvendelser
- Til trærammedøre med en profilbredde på 50 mm eller mere
- For aluminiumsrammedøre med en profilbredde på 50 mm eller mere
- Matchende Veosys monteringsplade inkluderet
- Åbningsvinklen kan reduceres til 90° med en valgfri begrænser
- Naturlig (uforarbejdet)
- Vejrbestandig, rustfri eller korrosionsbestandig
- Høj mærkekvalitet fra Hettich
For flere dimensioner og detaljer , se teknisk tegning.
Dimensionerne:
- Samlet længde: 114,9 mm (4-17/32″)
- Samlet bredde: 62,6 mm (2-15/32″)
- Samlet højde: 25 mm (63/64″)
- Højde på monteringspladen (afstand): 2 mm
- Potdiameter: ⌀35 mm (1-3/8″)
- Grydedybde: 11,5 mm (29/64″)
- Boremønster: 52 x 5,5 mm (2-3/64″ x 7/32″)
- Grydeafstand: 3 – 7 mm (ca. 1/8″ – 9/32″)
- Dørens tykkelse: 14 – 22 mm (ca. 35/64″ – 55/64″)
- Minimum profilbredde for træ- og aluminiumsrammedøre: 50 mm (1-31/32″)
- Strålevinkel: 105°
- Støttejustering: ±2,5 mm (ca. ±3/32″)
- Dybdejustering: +2 mm / -1,5 mm (ca. +5/64″ / -1/16″)
- Monteringspladehulsafstand: 32 mm (1-17/64″)

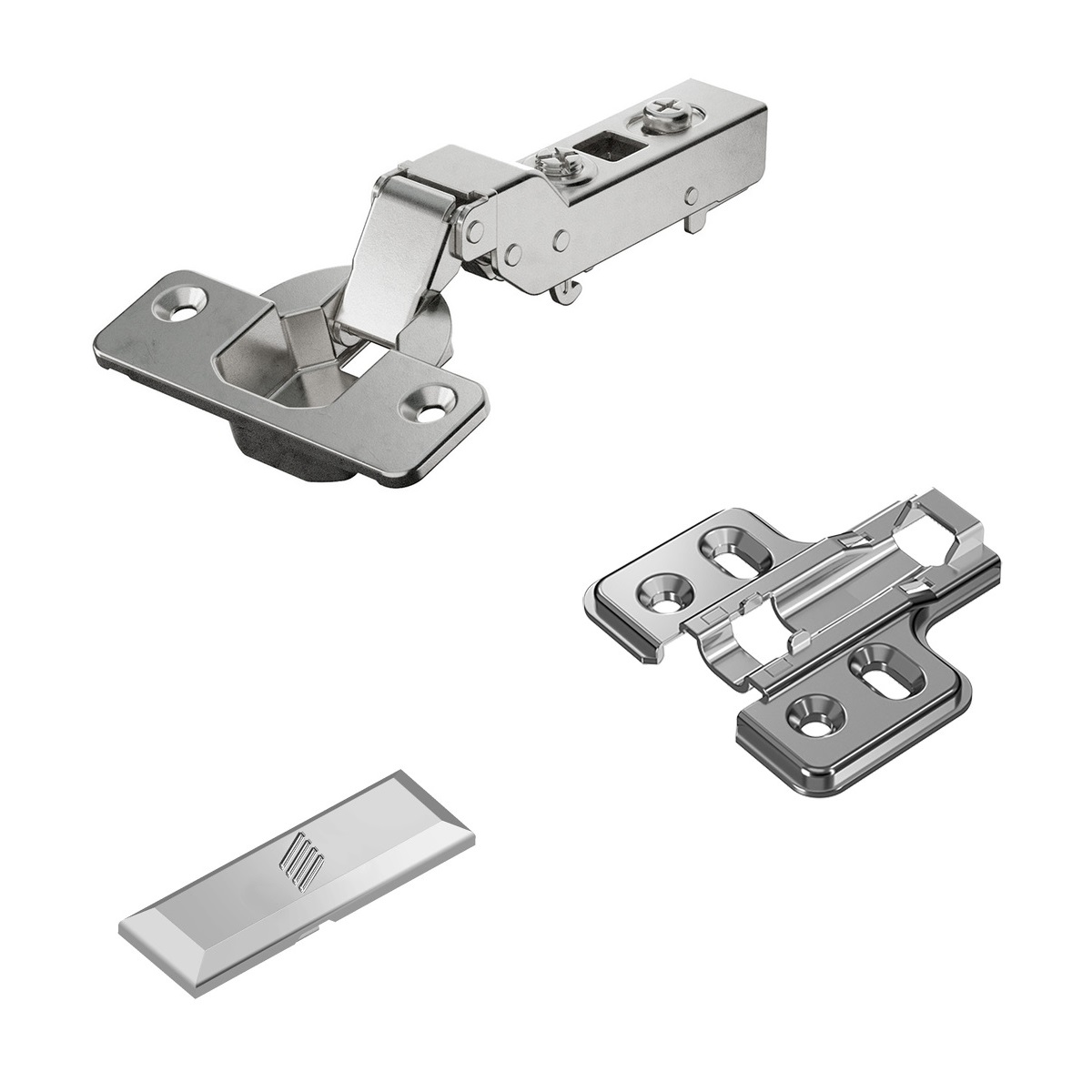

Inkluderet:
- 1 stykke rustfrit stålmøbelhængsel 9289592 lavet af massivt rustfrit stål, naturligt (ubehandlet), design: monteringsplade med 2 mm afstand
- 1 stykke tværformet monteringsplade 9289609, lavet af rustfrit stål, højde: 2 mm
- Ét-stykkes dækselshætte 9289610 til hængselarm, lavet af rustfrit stål, med Hettich-logo
- Denne vare inkluderer ikke monteringsskruer
Yderligere Information:
Producentens referencenumre:
- Vare-ID: 9289592 og 9289609
- GTIN-nummer (EAN, UPC): 4023149257452 og 4023149257483
Producent: Hettich
