Kophængsel, soft-close, clip-on montering, 3D justerbar, inkl. monteringsplade, overflade: forniklet, version: overflademonteret, 1040007. grydehængsel til møbler, skabe og meget mere, af EMUCA

Beskrivelse

Praktisk grydehængsel med soft-close, clip-on montering og tredimensionel indstilling, inkl. monteringsplade, lavet af stål og robust plast (stål og plast), overflade: forniklet, 1040007, udførelse: overflademonteret (tilgængelig)

Brug:

Grydebælte til møbler, skabe og meget mere.

Det 1040007 grydehængsel med clip-on-montering og integreret soft-close-dæmpning lukker dørene blidt og støjsvagt til enhver tid.



Soft-close-teknologien beskytter beslag og møbelkroppe mod stød og forlænger deres levetid.

Den tredimensionelle justering gør det muligt at være mellemrum præcise til millimeteren uden at fjerne dem.

Med en åbningsvinkel på 105° giver grydehængslet 1040007 bred adgang til skabets indhold og forhindrer dørkollisioner.

Den stabile stålkrop med en nikkelbelagt overflade sikrer høj korrosionsbestandighed.

Takket være clip-on-systemet kan kophængslet 1040007 hurtigt klikkes på den medfølgende monteringsplade 1041507 og lige så nemt fjernes igen.

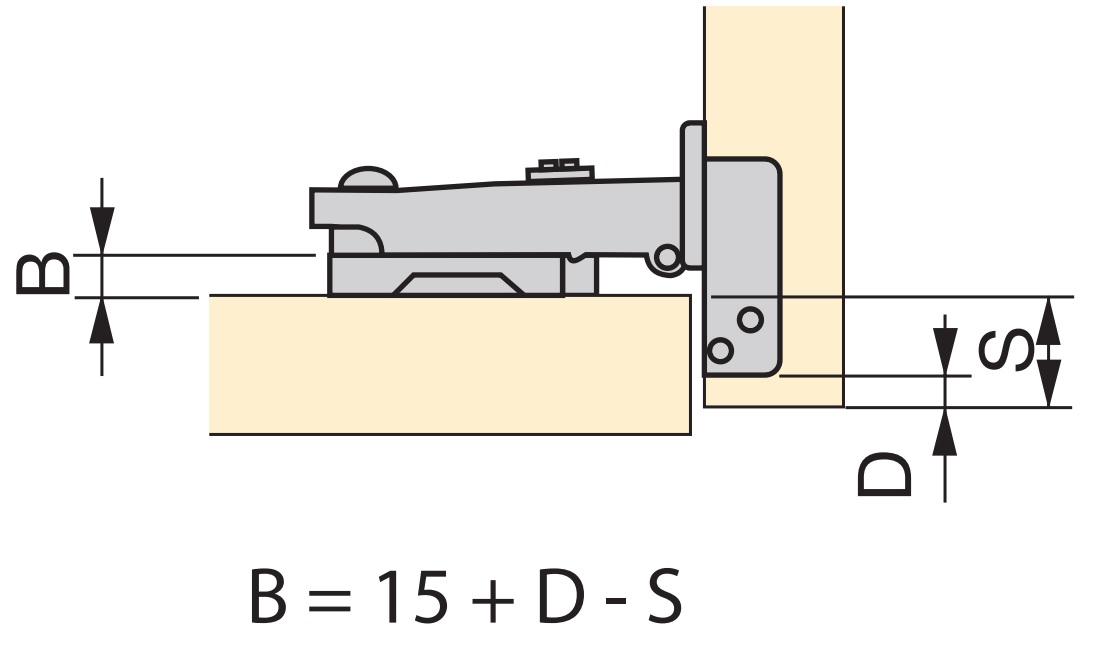

Hvile betyder, at døren hviler på slagtekroppen, dvs. dækker karkassen.

Grydehængslerne af høj kvalitet 1040007 er ideelle til bl.a.:

• Stue skabe
• Skabe
• Kontormøbler
• Køkken skabslåger
• Døre til badeværelsesskabe
• Møbel
• skabe

Materiale:

• Kophængslerne 1040007 er lavet af stål

Overflade:

• forniklet
• Forniklede overflader er kendetegnet ved deres høje korrosionsbestandighed og holdbarhed, hvilket gør dem ideelle til brug i fugtige rum som køkkener og badeværelser
• De tilbyder et elegant, skinnende look, der ser moderne og tidløst ud på samme tid
• De er også nemme at rengøre, da de gør snavs og fingeraftryk mindre synlige og er nemme at rengøre

Montage:

• Fastgørelse sker med forsænket træskrue ⌀3.5 x 15 mm skruer (medfølger ikke)
• Først skal der laves et hul med en diameter på 35 mm (1-3/8″) i døren
• Afstanden mellem dørkanten og kanten af hullet er 3 til 7 mm
• Grydehængslet 1040007 skrues med forsænket træskrue ⌀3,5 x 15 mm
• Afstanden mellem monteringsskruerne er 48 mm (1-57/64″)
• Afstanden mellem monteringsskruerne og midten af hullet er: 6 mm (15/64″)
• På slagtekroppen skal monteringspladen fastgøres 1041507

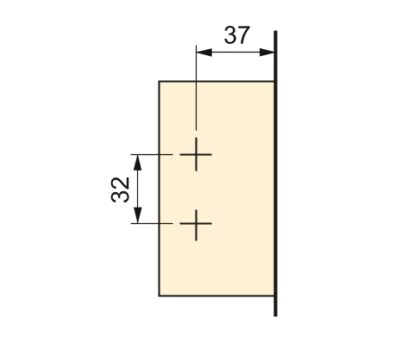

• Monteringshullerne på monteringspladen er placeret med en afstand på 32 mm (1-17/64″) fra hinanden
• Afstanden mellem monteringspladens monteringshuller og kanten af karrosserivæggen er 37 mm (1-29/64″)
• Grydehængslet klikkes derefter 1040007 via clip-on på monteringspladen 1041507 inkluderet i leveringsomfanget (for yderligere detaljer, se montagetegning)



Ejendomme:

• Udførelse: overflademonteret (nuværende)
• Vægt: 119.75 g
• Størrelse: 35 mm (1-3/8″)
• Pottedybde: 11,7 mm
• Nem installation, praktisk, stabil
• Integreret soft-close dæmper
• Clip-on fastgørelse til monteringspladen
• 3D-justering: sideværts, højde- og dybdejusterbar
• Til ⌀35 mm (1-3/8″) potteboring
• Velegnet til dørtykkelser fra 14 mm (35/64 ») til 24 mm (15/16«)
• Strålevinkel: 105°
• Fjederassisteret åbning og lukning
• forniklet
• robust
• høj mærkekvalitet af UMAXO®

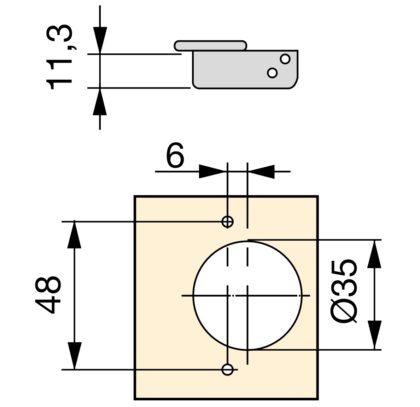

For flere dimensioner og detaljer, se teknisk tegning.

Dimensionerne:

• Grydediameter på grydebælte 1040007: ⌀35 mm (1-3/8″)
• Boreafstand: 48 mm (1-57/64 ») / 6 mm (15/64«)
• Pottedybde: 11,7 mm



Inkluderet:

• 1 stk kophængsel 1040007 lavet af stål, forniklet, version: hvilende (nu)
• 1 stk monteringsplade 1041507

Yderligere Information:

• Download monteringsvejledning

Producentens referencenummer:

• Vare-ID: 1040007 og 1041507
• EAN-nummer: 8432393100821 og 8432393100975

Producent: EMUCA
