Beskrivelse

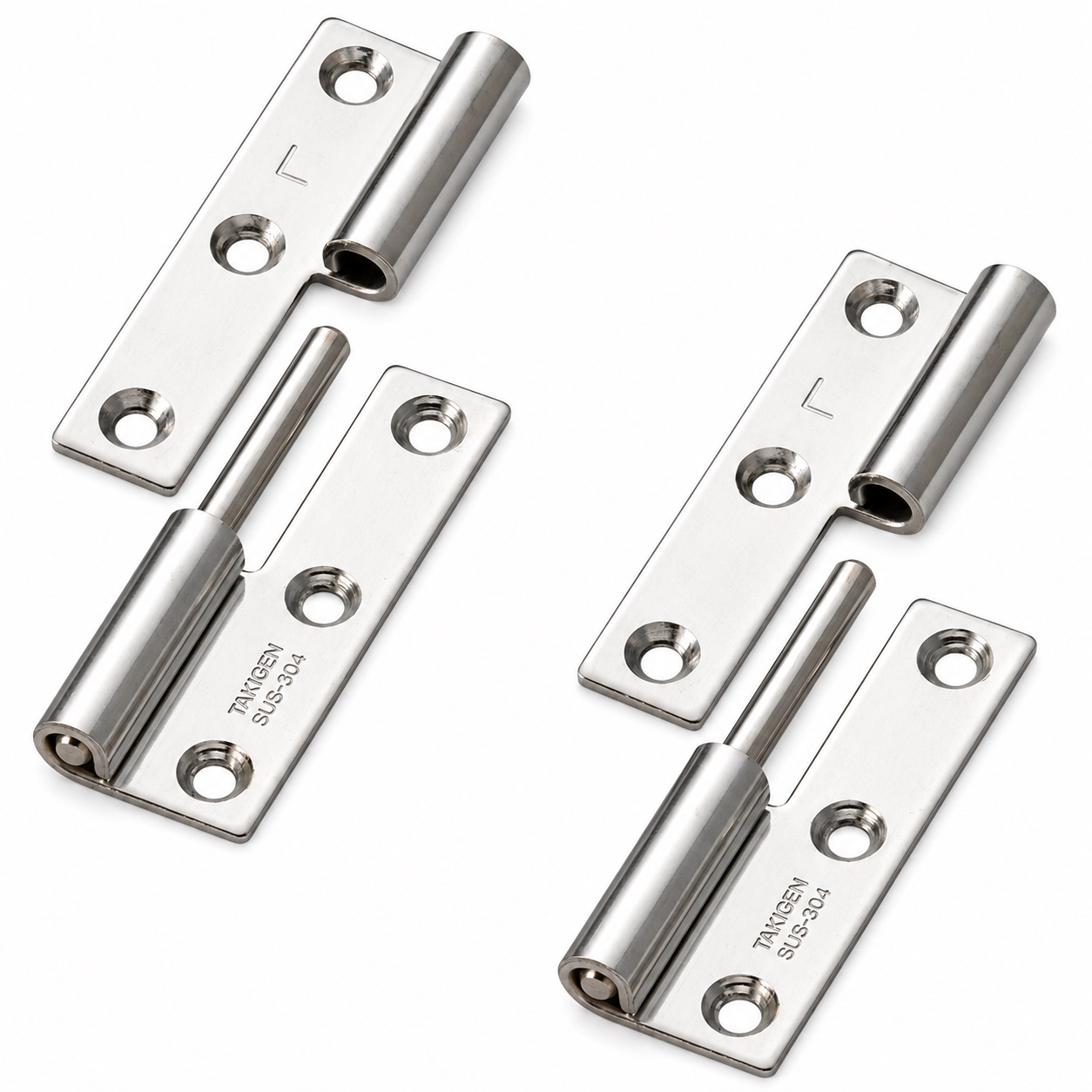

2 stykker robust displayhængsel af høj kvalitet, lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301), overflade: blankpoleret og poleret, B-1004-3-L (10567), højde: 50 mm (1-31/32″), version: venstre, bæreevne: 7 kg (16 lbs)

Brug:

Robust løftehængsel til døre, vedligeholdelsesluger og meget mere.

Løftehængslet B-1004-3-L (10567) forbinder døre eller klapper til et hus på en aftagelig måde.

Ved at løfte kan den bevægelige del adskilles fra den permanent monterede hængseldel uden at løsne fastgørelsesskruerne.

SUS304-materialet og den spejlblanke overflade giver høj korrosionsbestandighed til køkken-, marine- og udendørs anvendelser.

Seks forsænkede huller muliggør flush og lavinterferens fastgørelse med M3 forsænkede skruer.

Når to hængsler bruges lodret, angiver TAKIGEN en dørmasse på 7 kg som referenceværdi.

Version: venstre. Til venstrehængslede døre og klapper.

De højkvalitets B-1004-3-L affjedringshængsler er ideelle til blandt andet:

• Yderhus
• Maskindøre
• Udstyrsdøre
• Maskindæksler
• Køkkenapparatdøre
• Døre
• Vedligeholdelsesluger

Materiale:

• B-1004-3-L flagskibshængslerne er lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301)
• SUS304 rustfrit stål kendetegnes ved sin høje korrosionsbestandighed og holdbarhed, hvilket gør det ideelt til brug i krævende miljøer
• Derudover tilbyder den en attraktiv, poleret eller satinfinish, der både er moderne og let at vedligeholde

Overflade:

• Skinnende poleret
• Blanke, polerede overflader på møbelarmaturer og komponenter forbedrer æstetikken og giver dem et elegant og højt kvalitetspræget udseende
• Derudover gør den glatte overflade rengøringen lettere og sikrer mindre vedhæftning af snavs og snavs

Montage:

• Fastgørelsen sker med 6 stykker M3 sænkede skruer (ikke inkluderet)
• s Flagskibshængsel B-1004-3-L (10567) har 6 monteringshuller
• Afstanden mellem monteringsholdet er 21 mm horisontalt og 20 mm vertikalt
• Først og fremmest skal positionerne af de to hængselhalvdele markeres i henhold til venstre stopretning, og de seks fastgørelsespunkter skal forberedes
• Hængslet på husets side er fastgjort med tre M3 forsænkede skruer
• Hængslet på dørsiden er også monteret med tre M3 forsænkede skruer
• Begge halvdele af hængslet skal justeres, så hængselstiften kan indsættes uden spænding
• Døren eller klappen fastgøres derefter til hængselstiften ovenfra
• Endelig er det nødvendigt at kontrollere glathed, fuldstændig indgreb af stiften og hvor tæt alle skruer passer

Ejendomme:

• Version: venstre
• Vægt: 40 g (for 2 stykker: 80 g)
• Bæreevne (bærekapacitet): 7 kg (16 lbs) – til 2 stykker
• Højde: 50 mm (1-31/32″)
• Fås i 2 finish: venstre og højre, i 2 materialer: SUS304 rustfrit stål og stål, og i 3 længder: 50 mm, 64 mm og 75 mm
• Nem installation, stabil
• Aftagelig todelt konstruktion
• Materialetykkelse: 1,5 mm (1/16″)
• Seks sænkede huller til M3-skruer
• ⌀4 mm (5/32″) hængselstift
• Døren kan fjernes uden at skruerne løsner
• Velegnet til både indendørs og udendørs formål
• RoHS10-kompatibel
• Skinnende poleret
• Vejrbestandig, rustfri eller korrosionsbestandig
• Høj brandkvalitet fra TAKIGEN®

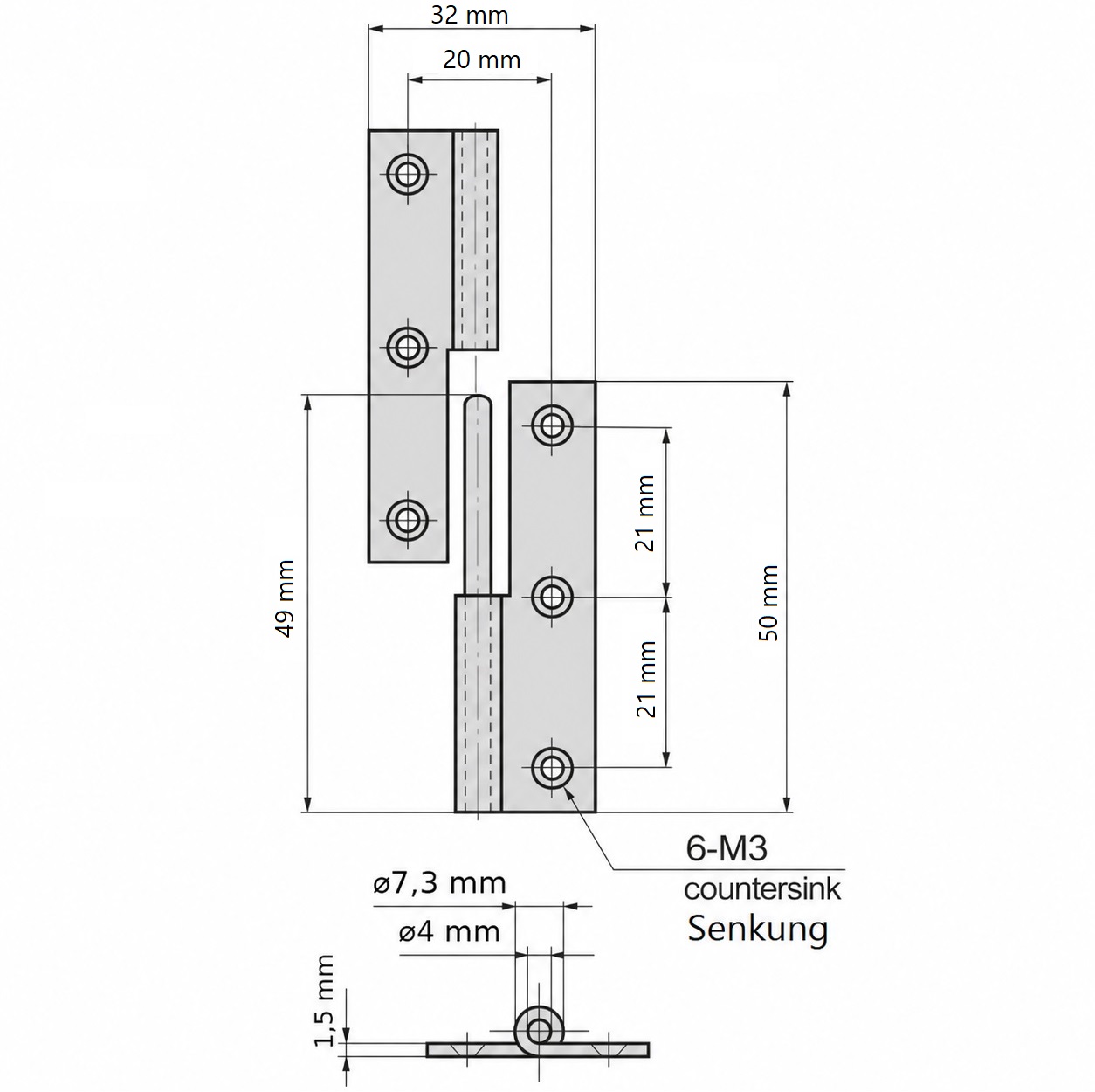

For flere dimensioner og detaljer , se teknisk tegning.

Dimensionerne:

• Total højde på løftehængsel: 50 mm (1-31/32″)
• Bredde: 32 mm (1-17/64″)
• Hængselstiftdiameter: ⌀4 mm (5/32″)



Inkluderet:

• 2 dele løftehængsel B-1004-3-L (10567) lavet af massivt rustfrit stål SUS304, blankpoleret, 50 mm (1-31/32″), version: venstre
• Denne vare inkluderer ikke monteringsskruer

Producentens referencenumre:

• Artikel-ID: 10567
• Artikelnummer: B-1004-3-L
• GTIN-nummer (EAN, UPC): 0618455525872

Producent: TAKIGEN (Japan)
